I. Функции SVG

SVG — это типичное силовое электронное устройство, состоящее из трех основных функциональных модулей: модуля обнаружения, модуля вычисления управления и модуля компенсационного выхода. Его рабочий принцип включает в себя информацию о токе внешней системы обнаружения CT, которая затем анализируется микросхемами управления для определения параметров тока, таких как PF, S, Q и т. д. Затем контроллер генерирует сигналы привода компенсации, и, наконец, схема инвертора, состоящая из силовых электронных компонентов, выводит компенсационный ток.

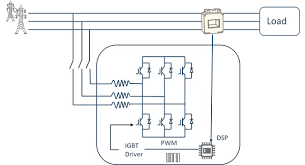

SVG (Static Var Generator) использует силовые электронные устройства с возможностью выключения (IGBT) для формирования самокоммутируемой мостовой схемы, которая подключается к электросети через реакторы. Соответствующим образом регулируя амплитуду и фазу выходного напряжения на стороне переменного тока мостовой схемы или напрямую управляя ее током на стороне переменного тока, он может быстро поглощать или высвобождать требуемую реактивную мощность, достигая динамического регулирования реактивной мощности. Как устройство активной компенсации, он может не только отслеживать ударные токи от ударных нагрузок, но и обеспечивать отслеживающую компенсацию для гармонических токов.

Хотя SVG и SVC имеют схожую номенклатуру, они существенно различаются по технологии и применению:

SVG представляет современную силовую электронику, использующую технологию IGBT (биполярный транзистор с изолированным затвором) для обеспечения превосходной производительности.
SVC использует традиционную технологию, в основном на основе тиристоров (TCR) и конденсаторных батарей.

II. Различия между SVG и SVC

Хотя оба устройства служат для компенсации реактивной мощности в энергосистеме, SVG (статический генератор реактивной мощности) и SVC (статический компенсатор реактивной мощности) представляют собой различные технологические подходы к управлению реактивной мощностью.

(1) SVG Технология SVG охватывает две основные конфигурации: преобразователи напряжения и источника тока, обе способны обеспечить комплексную поддержку реактивной мощности как в отстающем, так и в опережающем режиме. Основной принцип работы SVG заключается в интеграции самокоммутируемой мостовой схемы с энергосистемой либо через реакторы связи, либо через прямое параллельное соединение. Благодаря сложному управлению параметрами выходного напряжения на стороне переменного тока (фаза и амплитуда), либо посредством прямого регулирования тока на стороне переменного тока система достигает точного управления реактивным током для оптимальной коррекции коэффициента мощности и стабильности напряжения.

(2) SVC SVC представляет собой традиционное, но эффективное решение для силовой электроники компенсации реактивной мощности. Его основная технология использует тиристорную коммутацию твердотельных тел для динамического управления импедансом подключенных реакторов и конденсаторов, тем самым модулируя характеристики проводимости системы передачи. Технология проявляется в двух основных конфигурациях: система FC+TCR (постоянные конденсаторы с тиристорно-управляемыми реакторами) и система TCR+MSC (тиристорно-управляемые реакторы с механически переключаемыми конденсаторами).

Технический анализ: SVG является ведущим решением для регулирования напряжения шины в современных энергосистемах. Его технологический краеугольный камень лежит в архитектуре мостовой схемы с самокоммутацией, использующей устройства IGBT (обычно интегрированные в системы ветровых турбин) для точного управления током. Силовая цепь обычно использует модульную конструкцию с несколькими силовыми блоками, соединенными последовательно, сконфигурированными в звездообразной конфигурации. Такая конфигурация позволяет генерировать компенсирующие токи, которые эффективно регулируют уровни напряжения шины, обеспечивая стабильность системы и качество электроэнергии.

Экспертный анализ: SVG представляет собой передовую технологию регулирования напряжения энергосистемы. В ее технологическом ядре лежит самокоммутируемая мостовая схема, которая использует передовую технологию IGBT (биполярный транзистор с изолированным затвором) — те же высокопроизводительные коммутационные устройства, которые используются в современных ветровых энергосистемах — для достижения точного управления током. Архитектура силовой цепи обычно использует несколько последовательно соединенных силовых модулей (хотя точная конфигурация может различаться в зависимости от производителя и области применения), расположенных в трехфазной топологии звезды. Эта сложная конструкция позволяет генерировать динамические компенсационные токи, облегчая точное регулирование напряжения шины, необходимое для поддержания стабильности сети в современных сложных энергосистемах.

III、 Преимущества STATCOM по сравнению с SVC

STATCOM (статический синхронный компенсатор) представляет собой значительный шаг вперед в технологии компенсации энергосистем, предлагая многочисленные преимущества по сравнению с традиционными синхронными конденсаторами и устройствами SVC (статический компенсатор реактивной мощности):

Передовая технология цифрового управления обеспечивает высокую надежность системы при минимальных требованиях к техническому обслуживанию, что приводит к существенной экономии средств;
Значительно превосходит традиционные синхронные конденсаторы по повышению устойчивости системы и гашению колебаний мощности;
Обладает превосходными возможностями управления с быстрым временем отклика и широким рабочим диапазоном, обеспечивая плавную регулировку как в индуктивном, так и в емкостном режимах с реагированием на уровне миллисекунд;
Работает без движущихся частей, что исключает механический износ, шум и проблемы с обслуживанием, характерные для вращающегося оборудования, при этом значительно продлевая срок службы и снижая воздействие на окружающую среду;
Требуются меньшие номинальные характеристики конденсаторов, что устраняет необходимость в громоздких традиционных компонентах, таких как большие индукторы и коммутационные механизмы, что приводит к более компактной и эффективной конструкции;
Использует минимальное реактивное сопротивление связи, в первую очередь для фильтрации гармоник и подключения к сети, требуя существенно меньшую индуктивность, чем сопоставимые системы SVC на основе TCR;
Поддерживает постоянные характеристики источника тока независимо от колебаний напряжения, обеспечивая превосходную производительность при провалах напряжения по сравнению с линейной зависимостью SVC от напряжения;
Обеспечивает сверхбыстрое время отклика (менее 10 мс) — в два раза быстрее, чем у обычных систем SVC, — что делает его идеальным для контроля быстрых колебаний напряжения и мерцания;
Использует передовую силовую электронику для минимизации гармонических искажений, избегая присущих традиционным системам SVC проблем с генерацией гармоник;
Поддерживает стабильную работу во время сбоев в работе сети, демонстрируя замечательную устойчивость по сравнению с системами SVC, которые могут стать нестабильными при сопоставимых компенсационных и системных мощностях;
Значительная экономия места и затрат за счет инновационной конструкции накопителя постоянного тока, устраняющей необходимость в громоздких реактивных компонентах;
Уникальная возможность обеспечения как активной, так и реактивной мощности, что обеспечивает повышенную устойчивость сети по сравнению с возможностями SVC, обеспечивающими только реактивную мощность.

Сравнительный анализ устройств компенсации реактивной мощности SVG и SVC

По сравнению с SVC, SVG демонстрирует превосходство в следующих аспектах:

I. Принципы работы

(1)SVC работает как банк реактивной мощности, используя тиристорно-управляемые реакторы и коммутируемые конденсаторы. Он функционирует как переменный импеданс, регулируя выход реактивной мощности путем управления током через реакторы и коммутации конденсаторных батарей. Управление углом зажигания тиристора обеспечивает плавную регулировку реактивной мощности для поддержания стабильности напряжения сети.

(2) SVG использует передовую силовую электронику, в частности инверторы напряжения, для прямого синтеза реактивной мощности. Благодаря точному управлению выходным напряжением и характеристиками тока инвертора достигается бесшовное регулирование реактивной мощности с превосходной производительностью.

II. Скорость отклика

SVG достигает беспрецедентного времени отклика менее 5 мс — в четыре раза быстрее типичного отклика SVC в 20-40 мс. Этот сверхбыстрый отклик позволяет SVG эффективно подавлять быстрые колебания напряжения и мерцание, обеспечивая превосходное улучшение качества электроэнергии.

III. Характеристики низкого напряжения

SVG сохраняет постоянную производительность во время провалов напряжения, функционируя как контролируемый источник тока. Это означает, что он может обеспечить полную поддержку реактивной мощности даже при падении напряжения в сети, подобно резервному генератору, который поддерживает стабильный выход независимо от колебаний на входе. Напротив, способность компенсации SVC пропорционально уменьшается с падением напряжения, как у обычного источника питания, который ослабевает при плохих входных условиях.

IV. Безопасность эксплуатации

Современная конструкция SVG устраняет резонансные риски, присущие системам SVC. В то время как SVC опирается на большие реактивные компоненты, которые могут непредсказуемо взаимодействовать с гармониками системы, активный силовой электронный подход SVG с использованием технологии IGBT обеспечивает стабильную, контролируемую работу при любых условиях сети, что значительно снижает эксплуатационные риски.

V. Гармоничное управление

Сложная конструкция силовой электроники SVG, включающая трехуровневое преобразование и передовые методы модуляции, активно подавляет гармоники, генерируя минимальные искажения. Это контрастирует с пассивным подходом SVC, который не только генерирует значительные гармоники, требующие обширной фильтрации, но и остается уязвимым для внешних гармонических возмущений.

VI、 Меньше следов

SVG достигает замечательной эффективности пространства, требуя всего лишь от одной трети до половины площади установки эквивалентных систем SVC. Эта компактная конструкция является результатом устранения крупных реактивных компонентов и сложных систем фильтрации, что делает SVG особенно ценным для установок с ограничениями по пространству.

Заключение

SVG представляет собой следующее поколение технологии компенсации реактивной мощности, предлагая комплексные преимущества в скорости реагирования, гармонических характеристиках и возможности поддержки напряжения. Его превосходные характеристики делают его все более предпочтительным в современных энергосистемах, особенно в приложениях, требующих точного управления напряжением и улучшения качества электроэнергии. Поскольку электросети продолжают развиваться с возрастающей интеграцией возобновляемых источников энергии и более строгими требованиями к качеству электроэнергии, технология SVG позиционируется как играющая решающую роль в поддержании стабильности и надежности сети.
